Projet de Platreef

Ivanhoe Mines détient une participation indirecte de 64 % dans le projet de Platreef par le biais de sa filiale Ivanplats, et dirige tous les travaux de développement de la mine. Les bénéficiaires sud-africains de la structure d’autonomisation économique des populations noires détiennent une participation de 26 % dans le projet de Platreef. Les 10 % restants sont détenus par un consortium japonais composé de la ITOCHU Corporation ; de Japan Oil, Gas and Metals Corporation et de la Japan Gas Corporation.

Platreef Project est la découverte de métaux du groupe platine de niveau 1 des géologues d’Ivanhoe Mines et couvre la section Nord du complexe magmatique du Bushveld (BIC) sud-africain, la première région productrice de platine dans le monde. La production commerciale de Platreef est prévue en 2024. La mise en service du puits 2 est maintenant attendue en 2027. La portée initiale du plan de développement par phases est d’accélérer la mise en production de Platreef, pour commencer par une mine souterraine de 700 000 tonnes par an (700 ktpa) en utilisant le puits et un nouveau concentrateur sur site. Platreef se distingue des autres projets du Bushveld par son mix remarquable de teneurs, d’épaisseurs, de géométries, d’échelle et de potentiel avec des retours de sous-produits de nickel et de cuivre significatifs. Les estimations indépendantes prévoient que Platreef deviendra le producteur de métaux du groupe platine aux coûts les plus bas d’Afrique.


Le Premier ministre de Limpopo, Stanley Chupu Mathabatha (au centre), coupant un ruban de cérémonie, aux côtés des membres de l’équipe chargée du fonçage du puits de Platreef, pour marquer l’achèvement du développement de la station de 850 mètres de haut.

30 novembre 2020 : Ivanhoe Mines annonce les résultats concluants de l’étude de faisabilité (Feasibility Study, FS) actualisée pour le projet d’envergure mondiale Platreef de palladium, platine, rhodium, nickel, cuivre et or en Afrique du Sud.

Mario Matusse (à gauche), Bennette Katjeipe (au centre) et Julius Mbeteni (à droite), mineurs de Moolmans, arrivent à la surface après avoir terminé un quart de travail pour développer la station de 950 mètres de Platreef.

MOKOPANE, SOUTH AFRICA – Ivanhoe Mines’ (TSX: IVN; OTCQX:IVPAF) Co-Chairs Robert Friedland and Yufeng “Miles” Sun announced today that the company’s South African subsidiary, Ivanplats, and its partners welcome the outstanding positive findings of anindependent Platreef Integrated Development Plan 2020 (Platreef IDP20) for the tier one Platreef palladium, platinum, rhodium, nickel, copper and gold project in South Africa, whichconsists of an updated feasibility study (Platreef 2020 FS) and a preliminary economic assessment (Platreef 2020 PEA).

The Platreef 2020 FS builds on the excellent results of the FS announced in juillet 2017 and is based on an unchanged Mineral Reserve, project designs for mining, and plant and infrastructure as in the Platreef 2017 FS; except with an increased production rate from 4,0 Mtpa to 4,4 Mtpa, in two modules of 2,2 Mtpa. The 2020 FS includes an updated production schedule based on the current project status, costs and economic assumptions. The schedule for the 2020 FS is driven by the sinking of the project’s second, larger shaft (Shaft 2), where early works have commenced. The 2020 FS envisions Shaft 2 equipped for hoisting in 2025, allowing for first concentrate production in the latter half of the year. The initial capital cost for the Platreef 2020 FS is estimated at US$1.4 billion.

Le Platreef IDP20 comprend également l’évaluation économique préliminaire (PEA) 2020 de Platreef, un plan de développement alternatif et progressif permettant d’accélérer la mise en production de Platreef. Le plan utilise le premier puits du projet (puits 1) pour le levage initial et le développement de la mine, avec une capacité totale annuelle de levage de roche de 825 000 tonnes, dont 125 000 tonnes sont affectées à la roche de développement. Le plan alternatif prévoit la construction d’un premier concentrateur d’une capacité de 770 000 tonnes par an qui pourrait produire un premier concentré à la mi 2024.

Le forage du puits 1, récemment achevé, a permis d’accéder rapidement à des tonnes de minerai à haute teneur dans ce scénario. Alors que la mine initiale de 700 000 tonnes par an est exploitée en utilisant le puits 1, il existe des possibilités d’affiner le calendrier des phases ultérieures d’expansion de la production qui dépend du fonçage du puits 2. Une fois terminé, deux modules concentrateurs de 2,2 millions de tonnes par an seront mis en service, et le concentrateur initial sera porté à sa pleine capacité de 770 000 kilotonnes par an, ce qui portera la production en régime permanent à 5,2 millions de tonnes par an. Le coût en capital initial pour 700 000 kilotonnes par an dans le cadre de l’évaluation économique préliminaire (PEA) 2020 de Platreef est estimé à 390 millions US$, ce qui est nettement inférieur à l’étude de faisabilité Platreef 2020 qui requiert le puits 2 pour la première production.

Les travaux d’ingénierie détaillés ont commencé pour la conception de la mine, le concentrateur de 770 000 kilotonnes par an et l’infrastructure associée pour le plan de développement progressif qui sera intégré dans une étude de faisabilité actualisée en 2021. Le réaménagement du puits 1 aura lieu simultanément en vue d’un levage permanent d’ici le début de 2022. Le budget pour 2021 est de 59 millions US$, dont 10 millions US$ pour le lancement de la construction du chevalement jusqu’au collet du puits 2.

Le Platreef IDP20 reflète la première phase de développement de la mine de Platreef. Il est conçu pour établir une plateforme d’exploitation permettant de soutenir les futures expansions potentielles à 12 millions de tonnes par an et au-delà, comme l’ont démontré les études précédentes, ce qui placerait Platreef parmi les plus grandes mines productrices de métaux du groupe platine au monde, dépassant le 1,1 million d’onces de palladium, de platine, de rhodium et d’or par an.

A new Platreef NI 43-101 Technical Report was filed on Sedar and the company's website on 10 décembre 2020.

Scénarios de développement à Platreef

• Platreef 2020 FS, mise à jour du FS 2017 : Évalue le développement d’une mine souterraine de 4,4 millions de tonnes par an avec deux concentrateurs construits en modules de 2,2 millions de tonnes par an. Ces données mettent à jour la FS 2017 en prenant en considération les progrès de développement depuis 2017, ainsi que les hypothèses concernant les coûts, les prix des métaux et les taux de change mis à jour, en plus d’une augmentation du rendement de 4,0 à 4,4 millions de tonnes par an pour utiliser la pleine capacité de traitement des deux concentrateurs.

• Platreef 2020 PEA (Phased Development Plan): An alternative scenario evaluating the phased development of an initial 700-ktpa underground mine using the existing Shaft 1 and a new concentrator with a capacity of up to 770 ktpa, targeting high-grade mining areas with significantly lower capital costs. After first production is achieved, Shaft 2 sinking commences, to coincide with the construction of two additional 2,2 Mtpa concentrator modules, and the ramp up of the initial concentrator to its full capacity of 770 ktpa, increasing the steady production to 5,2 Mtpa. Shaft 2 development may be brought forward to accelerate this expansion.

7 mai 2018 : Ivanhoe Mines assure l'approvisionnement à long terme d'eau en vrac traitée pour la mine Platreef

Le 7 mai 2018, Ivanhoe a annoncé la signature d’un contrat de fourniture d’eau en vrac locale et traitée pour la première phase des travaux de Platreef. Le contrat concerne l’approvisionnement d’au moins cinq millions de litres d’eau traitée par jour pendant 32 ans, à compter de 2022, à partir de la nouvelle usine de transformation de Masodi de la ville de Mokopane. Ivanplats s’attend à recevoir une petite quantité d’eau traitée cette année, et celle-ci sera utilisée dans le développement de la mine souterraine permanent de Platreef et pour la construction des infrastructures de surface.

Selon les termes du contrat, qui est soumis à certaines conditions suspensives, Ivanplats fournira une assistance financière à la municipalité pour couvrir des coûts certifiés d’un maximum de 248 millions de rands (environ 19,6 millions USD) pour la réalisation de l’usine de traitement de Masodi. Ivanplats achètera les eaux usées traitées à un taux réduit de 5 rands par millier de litres pour les 10 premiers millions de litres par jour, afin de compenser une partie du capital initial versé.

8 octobre 2018 : Le puits 1 a atteint le sommet du gisement de Platreef, 780 mètres en dessous de la surface.

On 8 octobre 2018, Ivanhoe announced that Platreef's Shaft 1 had reached the top of the high-grade Flatreef Deposit (T1 mineralized zone) at a depth of 780,2 metres below surface.

Cet accomplissement de l’équipe de forçage de puits d’Ivanplats annonce la première interception d’une activité minière souterraine dans la ceinture fortement minéralisée et polymétallique du Platreef, qui s’étend sur plus de 30 kilomètres vers le Nord, à partir de la ville de Mokopane. Le gisement de Flatreef, d’une longueur longitudinale de six kilomètres, repose principalement sur la portion plate ou à faible pendage de la ceinture minéralisée de Platreef à des profondeurs relativement faibles d’environ 700 à 1 200 mètres sous la surface.

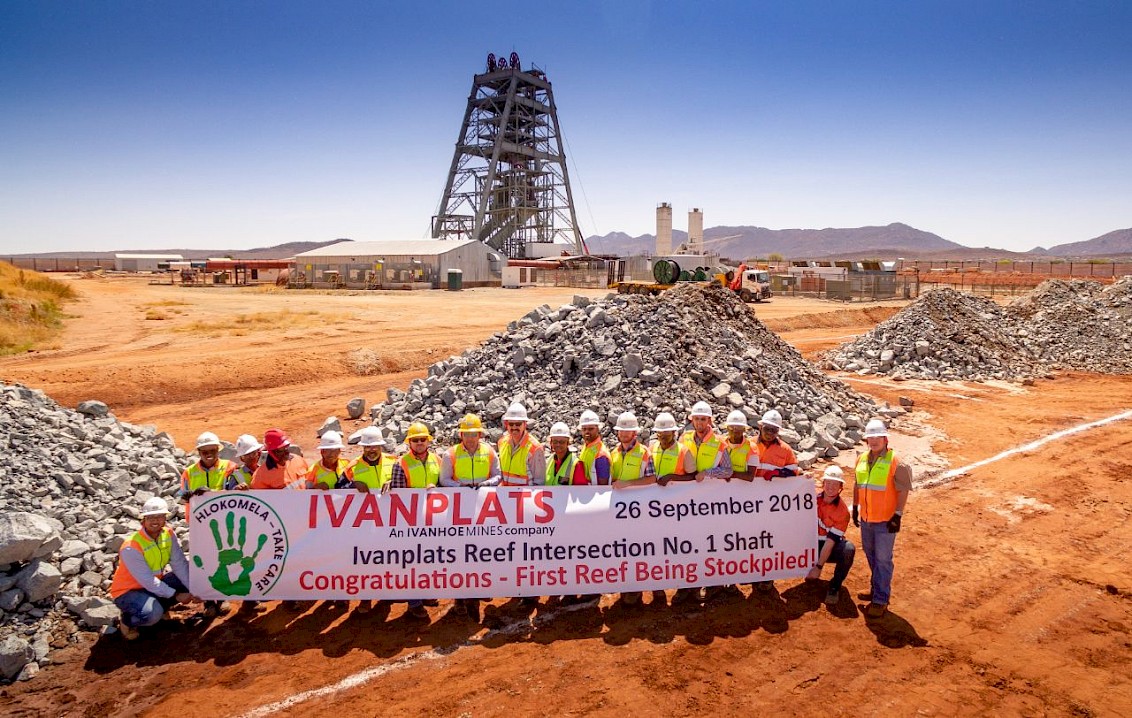

The Platreef mining team has delivered the first ore from the underground mine development to a surface stockpile for metallurgical sampling. The estimated thickness of the mineralized reef (T1 & T2 mineralized zones) at Shaft 1 is 26 metres, with grades of platinum-group metals ranging up to 11 grams per tonne (g/t) 3PE (platinum, palladium and rhodium) plus gold, as well as significant quantities of nickel and copper. The 26-metre intersection will yield approximately 3 000 tonnes of ore, estimated to contain more than 400 ounces of platinum-group metals (PGMs).

Le puits 1 de diamètre 7,25 mètres sera utilisé initialement pour accéder au gisement de Flatreef et au développement souterrain initial. Les zones minières du plan actuel de la mine du Platreef se situent à des profondeurs allant d’environ 700 mètres à 1 200 mètres sous la surface.

Travaux de construction initiaux à la surface du puits 2 jusqu’à l’entrée en terre.

Early-works surface construction for Shaft 2 began in mai 2017 with initial curtain grouting around the box cut. L’excavation de l’entrée en terre à une profondeur approximative de 29 mètres a commencé début 2018. Des travaux supplémentaires incluent la construction du dispositif d’accrochage en béton pour le chevalement-châssis de béton qui fait 103 mètres de haut et abritera de manière permanente les installations de levage en soutenant le collet de puits. Les travaux de construction initiaux devraient être terminés début 2019.

Le puits 2 a un diamètre interne de 10 mètres et une capacité de levage de six millions de tonnes par an. Le chevalement de l’installation de levage permanente d’une capacité de six millions de tonnes par an a été conçu par Murray & Roberts Cementation, une société basée en Afrique du Sud.

Les travaux de développement visent un taux de production initial de quatre millions de tonnes par an.

Le projet de Platreef, qui contient le gisement de Flatreef, est la découverte de niveau 1 des géologues d’Ivanhoe Mines et couvre la section Nord du complexe magmatique du Bushveld (BIC) sud-africain, la première région productrice de platine dans le monde. Ivanhoe a l’intention de développer la mine de Platreef en trois phases : 1) Un taux initial de 4 millions de tonnes par an pour établir une plateforme d’opération en vue d’une expansion future ; 2) le doublement de la production à 8 millions de tonnes par an et 3) une expansion vers un régime permanent de 12 millions de tonnes par an.

31 juillet 2017 : Ivanhoe Mines publie les résultats positifs et définitifs d’une étude de faisabilité indépendante réalisée pour la première phase des travaux sur les éléments du groupe platine et ses mines de nickel, cuivre et or en Afrique du Sud.

L'Étude de faisabilité définitive (DFS) indépendant de Platreef couvre la première phase de développement, qui comprend la construction d'une mine souterraine ultramoderne, d'un concentrateur et d'autres infrastructures associées pour soutenir la production initiale de concentrés d'ici le début de 2022. Toutes les valeurs fournies dans l’Étude de faisabilité définitive (DFS) sont basées sur la réalisation de 100 % du projet, sauf indication contraire. Une fois la phase 1 développée et mise en service, nous aurons l’opportunité d’affiner la chronologie et la portée des prochaines phases de production.

Les caractéristiques clés de l’Étude de faisabilité définitive (DFS) incluent :

• Les ressources minérales indiquées contenant 41,9 millions d’onces de platine, de palladium, de rhodium et d’or et 52,8 millions d’onces supplémentaires de platine, de palladium, de rhodium et d’or pour les ressources inférées.
• Les réserves minérales améliorées contiennent 17,6 millions d’onces de platine, de palladium, de rhodium et d’or, une augmentation de 13 %, suite à l’optimisation de la chambre d’abattage et les travaux de séquencement de l’exploitation de la mine.
• Le développement d’une grande mine sûre, mécanisée et souterraine avec un concentrateur d’une capacité initiale de quatre millions de tonnes par an et les infrastructures associées.
• Le taux de production annuel moyen initialement prévu de 476 000 onces de platine, de palladium, de rhodium et d’or (3PE+Au), plus 21 millions de livres de nickel et 13 millions de livres de cuivre.
• Le coût d’investissement avant production est estimé à environ 1,5 milliard USD, au taux de change ZAR:USD de 13/1.
• Platreef se situe en bas de la courbe de coûts déboursés, avec une production de 351 USD par once de 3PE+Au, nets de sous-produits et coûts en capital inclus et 326 USD par once hors coûts déboursés.
• Valeur actualisée nette après impôt (VAN) à un taux d’actualisation réel de 8 % de 916 millions USD.
• Taux de rendement interne après impôt de 14,2 %. Le retour sur investissement pour les actionnaires du projet devrait être plus élevé étant donné les fonds significatifs déjà levés.

L’Étude de faisabilité définitive (DFS) de Platreef a été préparée pour Ivanhoe Mines par le consultant principal de DRA Global, et l’analyse économique a été menée par OreWin, et des consultants spécialisés dont Amec Foster Wheeler, Stantec Consulting, Murray & Roberts Cementation, SRK Consulting, Golder Associates et Digby Wells Environmental. Le rapport technique complet sera déposé sur le registre SEDAR à l’adresse www.sedar.com et sur le site Web d’Ivanhoe Mines sur le site www.ivanhoemines.com dans les 45 jours de la publication de ce communiqué de presse.

Résultats de l’Étude de faisabilité définitive (DFS) de Platreef.

1. L’analyse économique est basée sur des réserves minérales probables uniquement.
2. 3PE+Au = platine, palladium, rhodium et or.
3. Les prix du métal utilisés dans l’estimation des réserves minérales sont les suivants : 1 600 USD/once de platine, 815 USD/once de palladium, 1 300 USD/once d’or, 1 500 USD/once de rhodium, 8,90 USD/livre de nickel et 3,00 USD/livre de cuivre.
4. Un prix de vente des réserves minérales en baisse de 155 USD à 80 USD/tonne a été utilisé pour calculer l’estimatif des revenus nets de fonderie.
5. Les hypothèses du prix du métal utilisées pour l’analyse économique de l’Étude de faisabilité définitive (DFS) sont les suivantes : 1 250 $ USD/once de platine, 825 $ USD/once de palladium, 1 300 $ USD/once d’or, 1 000 $ USD/once de rhodium, 7,60 $ USD/livre de nickel et 3,00 $ USD/livre de cuivre.
6. Les coûts déboursés tout compris incluent les coûts d’immobilisation.

Les travaux de développement de la mine se concentrent sur les ressources de la découverte souterraine de Flatreef.

Le gisement de Flatreef d’une longueur longitudinale de six kilomètres repose principalement sur la portion plate ou à faible pendage de la ceinture minéralisée de Platreef, à des profondeurs relativement faibles d’environ 700 à 1 100 mètres sous la surface.

Le gisement de Flatreef est caractérisé par son épaisseur verticale de minéralisation à haute teneur et un rapport palladium-palladium d’environ 1:1, ce qui est largement plus élevé que les autres découvertes de métaux du groupe platine sur la section Nord du Bushveld. Les modèles de teneur utilisés pour restreindre la minéralisation à la zone de ressources minérales indiquées du Flatreef ont des épaisseurs réelles d’environ 24 mètres pour une teneur de coupure de 2 g/t de 2PE+Au (platine-palladium-or).

Le 11 mai 2016, Ivanhoe Mines a annoncé une augmentation significative des ressources minérales indiquées et inférées pour le projet Platreef. L’estimation mise à jour concerne les ressources minérales qui se prêtent aux méthodes souterraines d’extraction dans le gisement Flatreef du Platreef. Il s’agit de la première mise à jour de l’estimation des ressources globales publiée depuis plus de trois ans. La nouvelle estimation inclut l’unité cyclique de Turfspruit (TCU), qui abrite la majorité des ressources minérales du Flatreef ainsi que deux zones souterraines de minéralisation, l’éponte inférieure (Footwall) et le Bikkuri (BIK) qui est adjacent à la TCU.

Les ressources minérales indiquées sont maintenant estimées à 42 millions d’onces de métaux du groupe platine, une amélioration de 45 %, avec 52,8 millions d’onces supplémentaires de ressources inférées, à la teneur de coupure du scénario de base qui est de 2 grammes/tonne. Avec une teneur de coupure de 1 gramme/tonne, les ressources minérales indiquées sont maintenant estimées à 58,8 millions d’onces de métaux du groupe platine et d’or, et 94,3 millions d’onces supplémentaires pour les ressources inférées.

La nouvelle estimation des ressources minérales a été préparée par Ivanhoe Mines sous la direction du Dr Harry Parker, membre agréé de la Society of Mining, Metallurgy and Exploration (SME), et employé de Amec Foster Wheeler E&C Services Inc. (Amec Foster Wheeler). Le Dr Parker et M. Timothy Kuhl. membre agréé de la SME, également employés de Amec Foster Wheeler, ont indépendamment confirmé l’estimation des ressources minérales, avec une date effective au 22 avril 2016.

Click here to view Platreef Project - 2016 Resource Technical Report, juin 2016

Ressources minérales du Platreef - toutes les zones minéralisées (scénario de base de 2,0 g/t).

1. La date effective des ressources minérales est 22 avril 2016. Les personnes qualifiées pour l’estimation sont le Dr Harry Parker et Timothy Kuhl, tous deux membres agréés de la SME et employés de Amec Foster Wheeler E&C Services Inc., et indépendants d’Ivanhoe. Les ressources minérales qui ne sont pas des réserves minérales n’ont pas de viabilité économique démontrée.
2. La teneur de coupure de 2 g/t 3PE+Au est considérée comme l’estimation du scénario de base et est surlignée. Les rangées ne se cumulent pas.
3. Les ressources minérales sont reportées sur une base 100 %. Les ressources minérales sont déclarées à une élévation approximative de -200 m à 650 m (profondeur de 500 m à 1 350 m). Les ressources minérales indiquées sont forées sur un intervalle d’environ 100 m x 100 m (intervalle local de 150 m) et les ressources minérales inférées sur un intervalle de 400 m x 400 m (intervalle local de 400 m x 200 m et 200 m x 200 m).
4. Les ressources minérales ont été estimées à l’externe sur une base non diluée et sans considération de récupération d’exploitation minière. La dilution et la récupération d’exploitation minière varient avec la géométrie (pendage, épaisseur, faille et irrégularités aux contacts) de la minéralisation et la méthode d’extraction utilisée.
5. Les perspectives raisonnables pour l’extraction économique éventuelle ont été déterminées à l’aide des hypothèses suivantes. Prix des produits de base estimé pour le platine : 1 600 $/once, Pd : 815 $/once, Au : 1 300 $/once, Rh : 1 500 $/once, Cu : 3,00 $/livre et Ni : 8,90 $/livre. Nous avons estimé que la fonderie/raffinerie produirait 82 % de métaux payables et que les coûts d’exploration (en moyenne 34,27 $/t), de traitement et de transport du concentré ainsi que les dépenses administratives et frais généraux (en moyenne 15,83 $/t pour l’usine de traitement pour une exploitation de 4 millions de tonnes par an) seraient couverts. Les récupérations de traitement varient avec la teneur du bloc, mais seraient normalement de 80-90 % pour le platine et le rhodium, 70-90 % pour l’or, 60-90 % pour le cuivre et 65-75 % pour le nickel.
6. 3PE+Au = Pt + Pd + Rh + Au.
7. Les totaux peuvent ne pas correspondre dus aux arrondis.

Les ressources indiquées de Platreef sont fournies en vert, les ressources inférées en bleu, les zones d’expansion des ressources sont indiquées par des lignes diagonales et les objectifs d’exploration sont en beige. Des détails supplémentaires sur les zones cibles d’exploration sont fournis à la figure 2.

Les objectifs d’exploration augmentent dans les zones adjacentes

Le potentiel de minéralisation UMT-TCU est conforme aux objectifs d’exploration future

Un potentiel d’exploration existe immédiatement en dehors de la zone de minéralisation inférée qui n’a pas encore été explorée par Ivanhoe. Amec Foster Wheeler a défini quatre objectifs d’exploration future (objectifs d’exploration) dans les zones contiguës aux ressources minérales actuelles indiquées ci-dessous.

Target 1 could contain 150 to 250 million tonnes grading 1,2 to 1,9 g/t Pt, 1,2 to 1,9 g/t Pd, 0,19 to 0,32 g/t Au, 0,08 to 0,14 g/t Rh, (2,6 to 4,3 g/t 3PE+Au), 0,11 to 0,19% Cu and 0,23 to 0,38% Ni over an area of 4,1 km². Le tonnage et les teneurs sont basés sur les interceptions de la minéralisation 2,0 g/t 3PE+A dans les trous de forage adjacents à l’objectif.

Target 2 could contain 50 to 90 million tonnes grading 1,3 to 2,1 g/t Pt, 1,4 to 2,3 g/t Pd, 0,19 to 0,31 g/t Au, 0,11 to 0,18 g/t Rh, (2,9 to 4,9 g/t 3PE+Au), 0,11 to 0,19% Cu and 0,23 to 0,39% Ni over an area of 3,9 km². Le tonnage et les teneurs sont basés sur les interceptions de la minéralisation 2,0 g/t 3PE+A dans les trous de forage adjacents à l’objectif.

Target 3 could contain 5 to 10 million tonnes grading 1,3 to 2,2 g/t Pt, 1,1 to 1,9 g/t Pd, 0,20 to 0,34 g/t Au, 0,10 to 0,17 g/t Rh, ( 2,7 to 4,6 g/t 3PE+Au), 0,11 to 0,18% Cu and 0,23 to 0,38% Ni over an area of 0,5 km². Le tonnage et les teneurs sont basés sur les interceptions de la minéralisation 2,0 g/t 3PE+A dans les trous de forage adjacents à l’objectif.

Target 4 could contain 40 to 60 million tonnes grading 1,3 to 2,2 g/t Pt, 1,5 to 2,5 g/t Pd, 0,18 to 0,30 g/t Au, 0,12 to 0,20 g/t Rh, (3,1 to 5,2 g/t 3PE+Au), 0,10 to 0,17% Cu and 0,22 to 0,36% Ni over an area of 1,5 km². Le tonnage et les teneurs sont basés sur les interceptions de la minéralisation 2,0 g/t 3PE+A dans les trous de forage adjacents à l’objectif.

La quantité et la teneur potentielles de ces objectifs d’exploration sont conceptuelles par nature. Ils sont supportés par une exploration et/ou des études suffisantes pour nous permettre de définir ces objectifs d’exploration pour ces ressources minérales. Il n’est pas possible d’affirmer avec certitude que ces explorations supplémentaires produiront les résultats définis comme ressources minérales.

In addition, there are approximately 48 km² of unexplored ground beyond these exploration target areas on the property under which the prospective stratigraphy is projected to lie. Il n’est pas possible d’estimer la gamme de tonnages et de teneurs pour ce terrain avec les informations actuelles. Il existe un fort potentiel d’augmentation de la minéralisation en cas de forage d’évaluation au sud-ouest.

La minéralisation du projet Platreef est ouverte à l’expansion au sud et à l’ouest, au-delà de la zone de ressources minérales actuelle. Les ressources indiquées apparaissent en vert et les ressources inférées en bleu.

Ivanplats a approuvé le plan communautaire et de main-d’œuvre, juin 2021

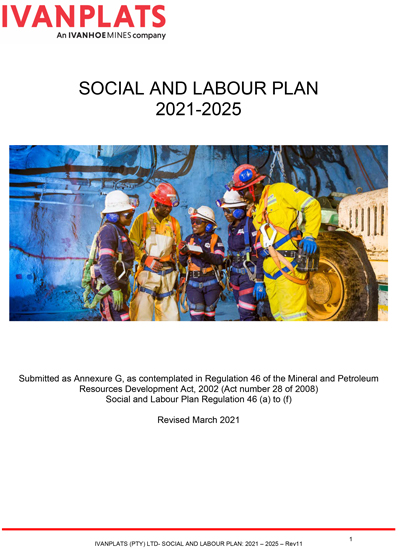

Consultez le PDF sur le « Plan communautaire et de main-d’œuvre approuvé par IvanPlatsjuin 2021 »

Les géologues d’exploration d’Ivanhoe Mines ont reçu le prix Colin Spence 2016 pour l’excellence de leurs travaux d’exploration minière dans le monde, et notamment la découverte du gisement de Flatreef de métaux du groupe platine en Afrique du Sud.
